XD型機架（HG2156、21567-95）

　　本系列機架是為攪拌傳動裝置（HG21563-95）配套的機架。XD型為單支點機架，減速機出軸用DF型聯軸器與攪拌軸聯接，XS型為雙支點機架，減速機出軸用HL型聯軸器聯接，兩支點間用DF型聯軸器聯接。機架分A型（軸封采用2001、2003、2004、2006型機械密封）或B型（軸封（2002、2005、2007型機械密封或506、516、606、616型填料箱）。機架輸出端接口可與第九部分（二節）所列的安裝底蓋及釜口法蘭聯接。
　　本系列機架通用性強，由于選用型DF聯軸器及安裝底蓋的擱軸裝置，所以在不拆除減速機和機架的條件下，在機架的側面窗口中就可以拆出帶短節聯軸器、軸承室及機械密封或填料箱。

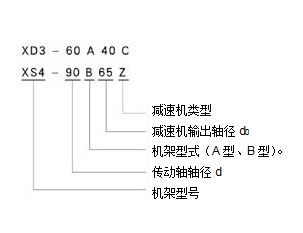

型號標定方法及示例：

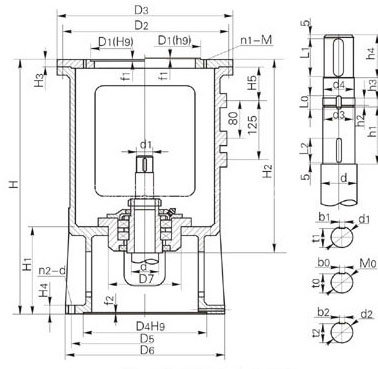

XD型單支點機架
主要參數及尺寸（公稱直徑200、250、300）

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	減速機 輸出軸徑d0	輸入端接口	輸出端接口					外形及其它尺寸										軸承型號	重量
						D4 H₉	D5	D6	n2-d	f2	A型			B型			H3	H4	H5	D7 H8/f7		A型	B型
											H	H1	H2	H	H1	H2
XD1	200	30	20	12	見表	245	295	340	8-22	6	575	220	415	730	295	495	17	24	85	180	46209	57	61
				14
				18
		40	30	25									415			495					46209	57	60
				30
XD2	250	50	40	30		290	350	395	12-22	6	750	268	556	995	388	681	20	30	100	245	46214	106	116
				35
				40
		60	45	35									556			681					46214	107	117
				40
				45
		70	55	45									565			690					46217	104	114
				50
				55
XD3	300	60	45	35		320	400	445	12-22	6	795	279	595	1040	399	720	20	30	100	280	46216	153	164
				40
				45
		70	55	45									595			720					46216	150	161
				50
				55
		80	65	55									606			731					46218	149	160
				60
				65

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	傳動軸端尺寸
				M₀	d2(h₉)	d3	d4	h1	h2	h3	h4	L1	L0	L2	b1	b0	b2	t1	t0	t2
XD1	200	30	20k6	M25×1.5	25	22.8	22	97	3	15	48	40	23	30	6	5	5	16.5	21	22
		40	30k6	M35×1.5	35	32.8	32	97	3	15	48	40	24	30	8	6	6	26	31	31.5
XD2	250	50	40k6	M45×1.5	45	42.8	42	105	3	15	58	50	24	30	12	6	6	35	41	41.5
		60	45k6	M55×2	55	52	50	115	4	18	68	60	30	40	14	8	8	39.5	51	51
		70	55m6	M65×2	65	62	60	125	4	18	83	75	30	40	16	8	8	49	61	61
XD3	300	60	45k6	M55×2	55	52	50	125	4	18	68	60	30	40	14	8	8	39.5	51	51
		70	55m6	M65×2	65	62	60	125	4	18	83	75	30	40	16	8	8	18	61	61
		80	65m6	M75×2	75	72	70	139	4	18	98	90	32	50	18	10	10	58	69	70

XD型單支點機架主要參數及尺寸（公稱直徑400，500，700）

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	減速機 輸出軸徑d0	輸入端接口	輸出端接口					外形及其它尺寸										軸承型號	重量
						D4 H₉	D5	D6	n2-d	f2	A型			B型			H3	H4	H5	D7		A型	B型
											H	H1	H2	H	H1	H2
XD4	400	90	75	55	見表	415	515	565	16-26	6	890	310	691	1115	420	806	25	35	100	310	46222	251	256
				65
				70
		100	85	65									691			806					46222	256	270
				70
				80
XD5	500	100	85	65		520	620	670	20-26	6	1075	369	821	1325	494	946	30	40	140	335	46224	409	435
				70
				80
		110	90	70									821			946					46224	405	431
				80
				90
		120	100	90									829			954					46228	401	427
				95
				100
		130	110	95									829			954					46228	395	421
				100
				110
XD6	700	120	100	90		670	780	830	28-26	6	1185	399	909	1415	514	1024	35	45	100	400	46228	729	766
				95
				100
		130	110	95									909			1024					46228	721	758
				100
				110
		140	120	100									927			1042					46232	729	766
				110
				120
		160	140	120									943			1058					46234	697	734
				130
				140
XD7	900	140	120	100		940	1070	1124	40-30	6.4	1320	440	1021	1560	570	1141	40	50	140	520	46232	985	874
				110
				120
		160	140	120									1037			1157					46234	1000	889
				130
				140
		180	160	140									1050			1170					46240	1010	899
				150
				160
		200	180	160									1070			1190					46244	1032	921
				170
				180

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	傳動軸端尺寸
				M0	d2(h₉)	d3	d4	h1	h2	h3	h4	L1	L0	L0	b1	b0	b2	t1	t0	t2
XD4	400	90	75m6	M85×2	85	82	80	162	4	18	108	100	32	50	20	10	10	67.5	79	80
		100	85m6	M95×2	95	92	90	166	4	22	118	110	38	50	22	12	12	76	89	90
XD5	500	100	85m6	M95×2	95	92	90	166	4	22	118	110	38	50	22	12	12	76	89	90
		110	90m6	M100×2	100	97	95	166	4	22	118	110	38	50	25	12	12	81	94	95
		120	100m6	M110×2	110	107	105	177	4	22	128	120	40	60	28	14	14	60	104	104.5
		130	110m6	M120×2	120	117	115	177	4	26	138	130	44	70	28	14	14	100	114	114.5
XD6	700	120	100m6	M110×2	110	107	105	177	4	22	128	120	40	60	28	14	14	90	104	104.5
		130	110m6	M120×2	120	117	115	177	4	26	138	130	44	70	28	14	14	100	114	114.5
		140	120m6	M130×2	130	127	125	197	4	26	153	145	44	70	32	14	14	109	122	124.5
		160	140m6	M150×2	150	147	145	207	4	30	168	160	50	70	39	16	16	128	142	144
XD7	900	140	120m6	M130×2	130	127	125	197	4	26	153	145	44	70	32	14	14	109	122	124.5
		160	140m6	M150×2	150	147	145	207	4	30	168	160	50	70	36	16	16	128	142	144
		180	160m6	M170×3	170	166	165	227	4	32	198	190	52	80	40	16	16	157	162	164
		200	180m6	M190×3	190	186	185	242	4	32	238	230	54	90	45	18	18	175	180	182

XD、XS型機架輸入端接口尺寸減速機輸出軸徑d0	減速機類別代號	D1	D2	D3	n1-M	f1
12	Z	65	100	120	4-M6	3
14	Z	85	120	140	4-M8	3
18	Z	100	134	160	4-M8	4
25	Z	130	160	180	6-M8	4
	C	170	200	230	6-M10	3
30	C	200	230	260	6-M12	4
35	Z	170	200	230	6-M10	5
	C	230	260	290	6-M12	4
40	Z	170	200	230	6-M10	5
	C	230	260	290	6-M12	4
45	Z	200	230	260	6-M10	5
	C	230	260	290	6-M12	4
50	Z	200	230	260	6-M10	5
	C	270	305	340	8-M16	5
55	Z	270	310	340	6-M10	5
	C	270	305	340	8-M16	5
60	C	320	360	400	8-M16	5
65	Z	316	360	400	8-M12	6
	Z₁	270	310	340	6-M10	5

減速機輸出軸徑d0	減速機類別代號	D1	D2	D3	n1-M	f1
60	C	320	360	400	8-M16	5
70	Z	316	360	400	8-M16	6
	C	320 316	360	400	8-M16	5
80	Z	345	390	430	8-M16	6
	Z₁	316	360	400	8-M12	6
	C	360	410	460	8-M20	6
90	Z	400	450	490	12-M16	8
	C	360	410	460	8-M20	6
95	Z	400	450	490	12-M16	8
	Z₁	455	520	580	12-M20	10
100	Z	455	520	580	12-M20	10
	C	470	520	580	12-M20	6
110	Z	520	590	650	12-M20	12
	C	470	520	580	12-M20	6
120	Z	520	590	650	12-M20	12
	C	550	600	660	12-M20	6
130	Z	680	800	880	12-M30	12
	C	680	800	880	12-M30	8
140	Z	680	800	880	12-M30	12
180	Z	900	1020	1160	12-M36	12

注：
1、減速機類別代號Z為x系列，B系列的擺線針輪減速C為LC型，DC型齒輪減速機。
2、其他類型減速機由我公司對接口加以調整后也可配套。
